उत्पाद विवरण

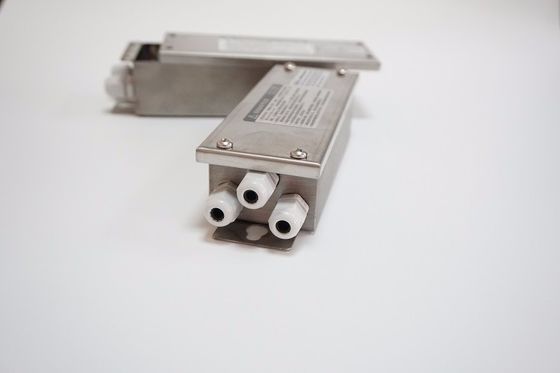

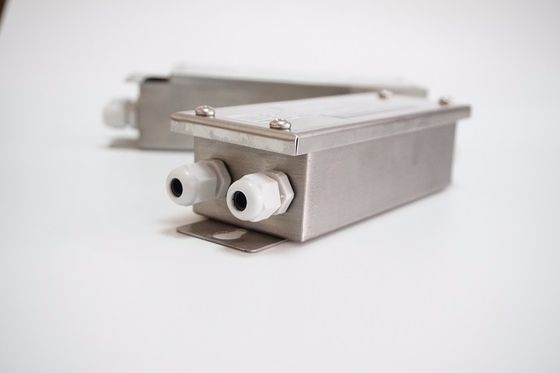

CONHON CHJXH-5XX स्टेनलेस स्टील प्लास्टिक लोड सेल जंक्शन बॉक्स पांच छेद चार तार
पांच-छेद चार-तार प्रणाली
प्लास्टिक निविड़ अंधकार सील खोल संरचना
5 PG7 प्लास्टिक जलरोधी जोड़ों के साथ
उच्च सुरक्षा स्तर के साथ वैकल्पिक प्लास्टिक या धातु कनेक्टर
औद्योगिक डिजाइन परंपरा और आधुनिकता का एक आदर्श संयोजन
उत्कृष्ट उत्पाद कारीगरी, उन्नत तकनीक, किनारों जैसे सही डिजाइन

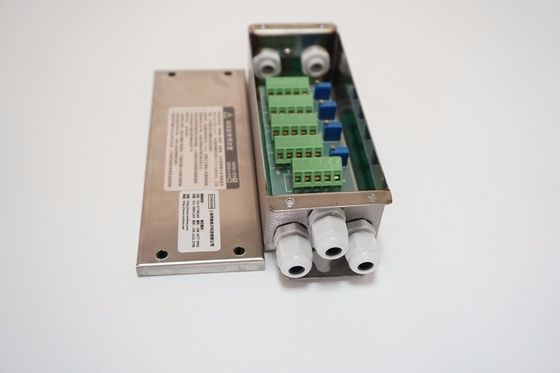

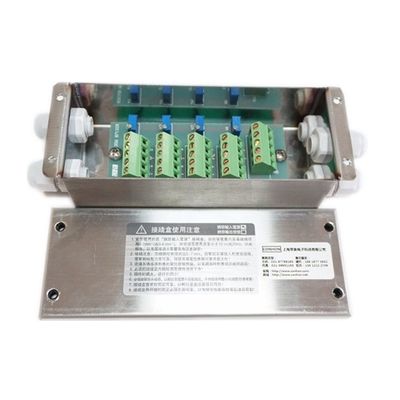

पीसीबी संस्करण वृद्धि और प्रेरण बिजली को रोकने के लिए सुरक्षात्मक घटकों के साथ वेल्डेड है
प्रभावी ढंग से प्रेरित बिजली और उछाल संकेतों द्वारा सेंसर और उपकरणों की क्षति को रोका जा सकता है
स्टेनलेस स्टील आवास, सील संयुक्त, टिकाऊ, अच्छा सील
आयाम: 180 मिमी × 60 मिमी × 48 मिमी
स्थापना का आकार: 2-1 मिमी
बढ़ते छेद केंद्र का आकार: 150 ~ 155 मिमी
छोटे मंच तराजू के लिए, इलेक्ट्रॉनिक मंच तराजू, बैचिंग हॉपर, फोर्कलिफ्ट तराजू, आदि।
इलेक्ट्रॉनिक स्केल जंक्शन बॉक्स की विधि और ध्यान बिंदुओं का उपयोग करें:
1. लोड सेल और जंक्शन बॉक्स का कनेक्शन
भारित प्लेटफ़ॉर्म के केबल को वेटिंग प्लेटफ़ॉर्म के माध्यम से जंक्शन बॉक्स में सील कनेक्टर के माध्यम से पास करें और प्रत्येक कोर तार को जंक्शन बॉक्स में दर्ज करें।चार-कोर या छह-कोर केबल के अलग-अलग रंग लेबल स्थापित करें या माप के बाद सकारात्मक और नकारात्मक उत्तेजना बिजली की आपूर्ति सकारात्मक और नकारात्मक संकेतों को मापें जंक्शन बॉक्स में संबंधित टर्मिनल से कनेक्ट करें और सेंसर के शेष केबल को प्लास्टिक केबल टाई के साथ टाई करें
2. जंक्शन बॉक्स और वजन संकेतक के बीच कनेक्शन
विशेष परिरक्षित केबल का एक सिरा सीलबंद कनेक्टर के माध्यम से जंक्शन बॉक्स में मुख्य तार में प्रवेश करता है और जंक्शन बॉक्स में संबंधित टर्मिनल पोस्ट से जुड़ा होता है।दूसरे छोर को वेटिंग इंडिकेटर के माध्यम से वेटिंग इंडिकेटर के संगत विशेष प्लग में वेल्ड किया जाता है ताकि सॉकेट पर वेटिंग इंडिकेटर डाला जा सके।
नोट करने के लिए तीन बिंदु हैं:
ए।जंक्शन बॉक्स में इनपुट और आउटपुट तारों से जुड़े होने के बाद, उन्हें कसकर, कसकर सील किया जाना चाहिए, और जोड़ों को नमी को रोकने के लिए एक desiccant पर रखा जाना चाहिए।
ख।अलग-अलग लोड कोशिकाओं के लिए, इनपुट, फीडबैक और आउटपुट को अलग-अलग रंग के पैमानों के अनुसार अलग करना चाहिए।
सी।विभिन्न तौल प्रदर्शन साधनों के लिए, उपयोग किए जाने वाले तौल प्रदर्शन सॉकेट प्लग के रूप में अलग है, और कनेक्शन विधि अलग है।एक गलती मत करो
3. सिस्टम ग्राउंड
इलेक्ट्रॉनिक वजन प्रणाली का ग्राउंडिंग बहुत महत्वपूर्ण है।यह व्यक्तिगत सुरक्षा की रक्षा करता है और सिस्टम की स्थिरता और विश्वसनीयता सुनिश्चित करता है।सिस्टम के ग्राउंडिंग उपायों को हल्के में नहीं लिया जाना चाहिए।सामान्य इलेक्ट्रॉनिक वजन प्रणाली में दो जमीनी बिंदु होते हैं।एक या अधिक ग्राउंडिंग केबलों के साथ वजन शरीर को ग्राउंडिंग पोस्ट से कनेक्ट करें
